Uno (MPPT) tracking/ 50/60Hz; 230Vca 1500W / SM-SH1500W
1
5 años
Cuadro de distribución (Opcional)
CE
Protección de la iluminación. El interruptor de aire, Fusegear, knifeswitch
1
5 años
Sistema de montaje
CE
Inclinar el soporte de techo / soporte de suelo de cemento / el soporte de suelo el suelo
1 set
10 años

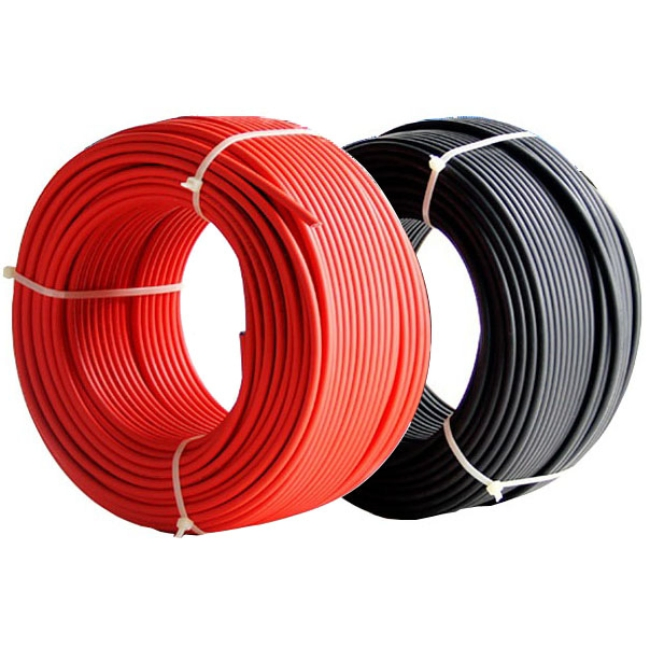

Cable de PV
TUV / UL
DC el puerto de la PV1-F 1*4mm²
20m
10 años
Cable de PV
TUV / UL
Puerto de CA YJV-3*6mm²
10 m.
10 años

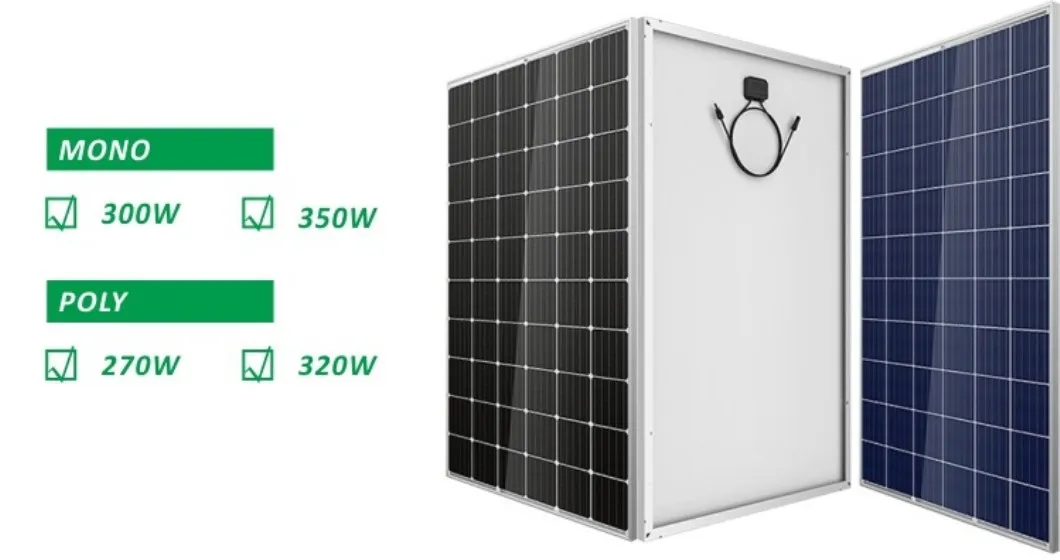

Panel solar
Tipo
MONO
POLI
Clase de potencia
280W
335W
270W
320W
Tensión en circuito abierto (Voc)
43
44
43
43.8
Tensión de Cortocircuito (Isc)
8.35
9.92
8.23
9.42
La potencia máxima de tensión (Vmp)
36
36
36
36.5
La potencia máxima de corriente (Imp)
7.78
9.3
7.35
8.76
La eficiencia
≥ 17.1%
≥ 17.2%
≥ 16.5%
≥ 16.4%
La dimensión (mm)
1650x991x35
1960x991x35
1650x991x35
1960x991x35
Peso (kg)
18±5%
22.5±5%
18±5%
22.5±5%

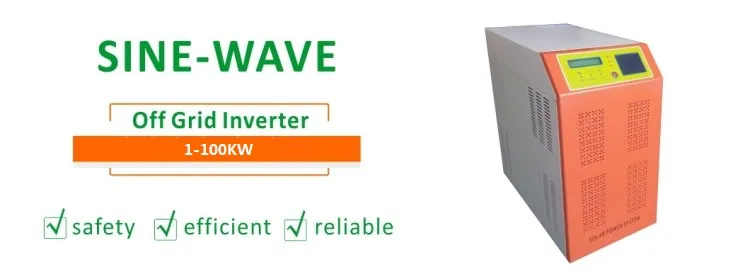

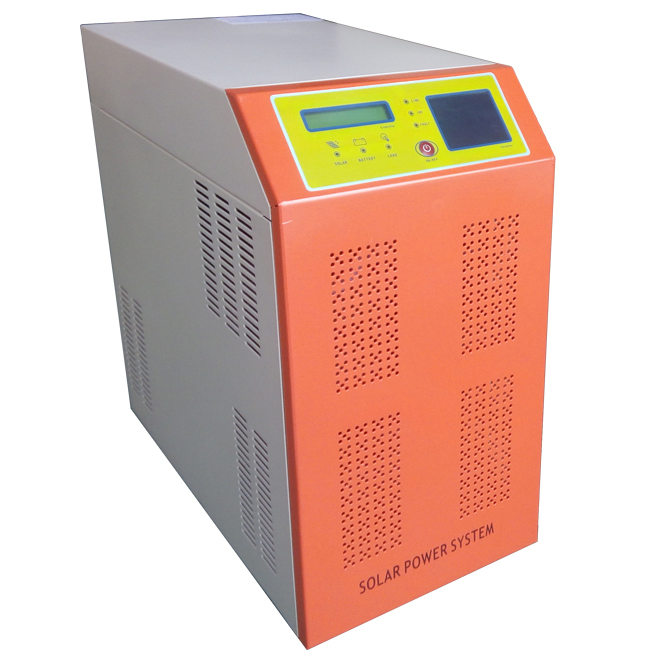

El inversor solar
Rango de temperatura ambiente
-25~+60 ºC (> 45 ºC Deloading)
Humedad relativa
0~95%
La altura de funcionamiento máx.
4000m (> Disminución de los 3000m)
Un grado de protección
IP65
Topología
Transformerless
Noche de consumo de potencia (W)
< 1
Método Cooling
Convección natural
Emisión de ruido (dB)
< 25
Mostrar
Pantalla LCD
La garantía (año)
5/10/15/20/25 Años (opcional)

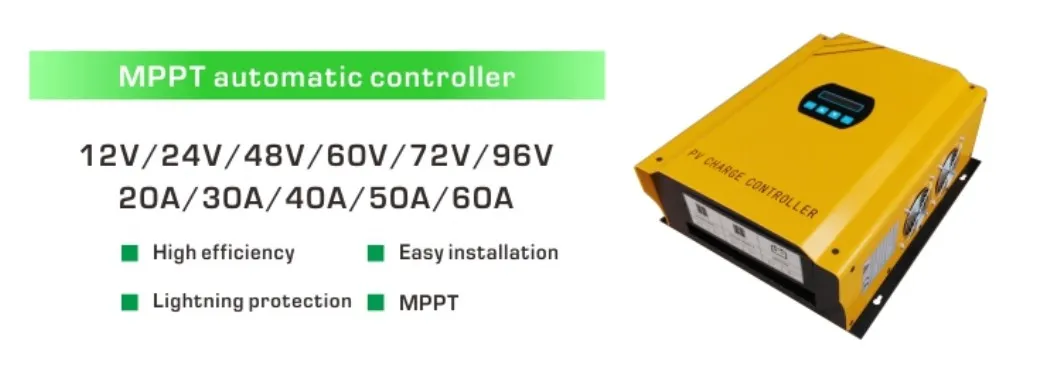

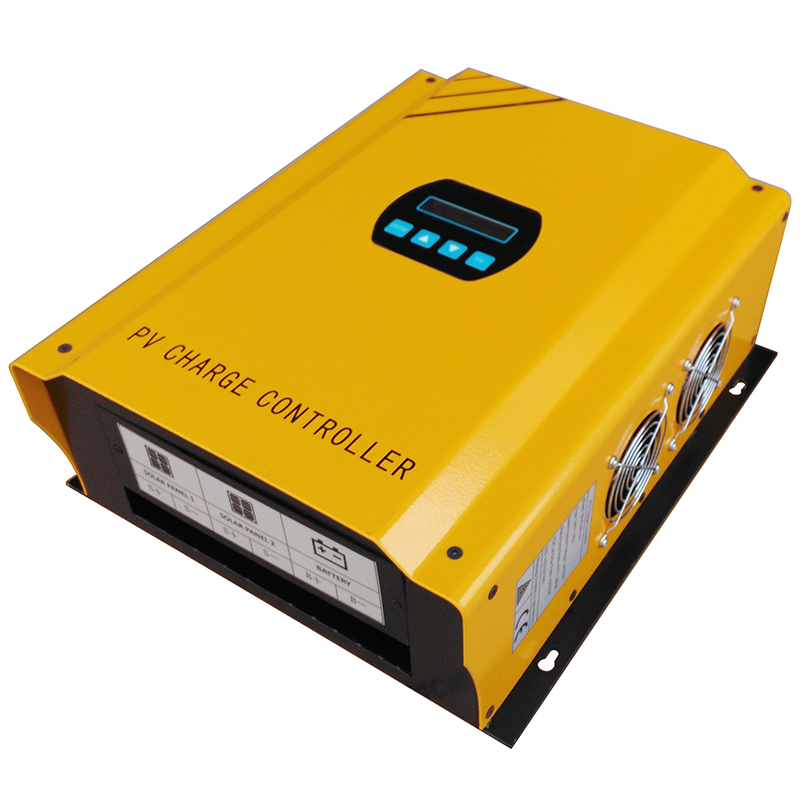

Controlador solar
Corriente nominal de carga(A)
40A
Calificaron el voltaje de CC(V)
24/48 la identificación automática
Tensión máxima de entrada Solar(V)
42/84
Batería
A lo largo de la tensión de protección de carga(V)
28.6/57.2
Batería
Durante la recuperación de la tensión de carga(V)
27.4/54.8
Batería
Tensión de carga constante(V)
27/54
Batería
A lo largo de la alarma de alta tensión(V)
20/40
Humedad y temperatura del medio ambiente
0-90% sin condensar, 55ºC
Funciones de protección
La protección contra la lucha contra el cargo por la noche, Batería en carga, a través de la protección de descarga, Joint-invertido de módulos solares
Batería solar
La tensión nominal
12V
Capacidad nominal
100Ah(10h, 1.80V/celda, 25ºC)
Peso aprox.
27.5 kg.
Resistencia interna
5.5 MΩ (llevar el terminal)
El terminal
El latiguillo(4.0mm²×1.8 m)
Corriente de carga máxima
25
La temperatura ambiente
-35~55 °C
La dimensión
Longitud
329mm (±2 mm)
El ancho
172mm (±2 mm)
La altura de contenedores
214mm (±2 mm)
Altura total
236mm (±2 mm)
Caso
ABS

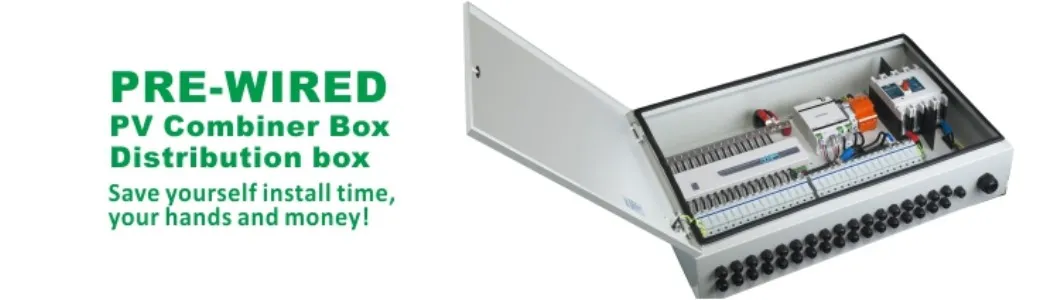

PV caja combinadora
Los componentes
El parámetro
Función
El disyuntor (interruptor de aire)
40A
Cuando la corriente del circuito protegido supera el valor especificado, el disyuntor romper de forma automática para proteger a todo el circuito.
Fusegear
40A
Cuando la corriente del circuito protegido supera el valor especificado, fusegear interrumpirá automáticamente.
El dispositivo de protección de sobretensión (SPD)
UC: 420V lmax: 20KA In: 10KA Up≤1.8KV
Dispositivo de protección contra rayos fotovoltaica.
Una fase auto doble dispositivo de protección de sobretensión
Rango de trabajo: 220V 50Hz, Protección contra sobretensión Uvo=270V±5V, Bajo la protección de voltaje Uoe=170±5V
Cuando la tensión del circuito es más alta o inferior, se apagará automáticamente. Cuando la tensión alcanza el nivel medio, recuperará automáticamente.
Interruptor de la cuchilla
/
Con la mano / automático.

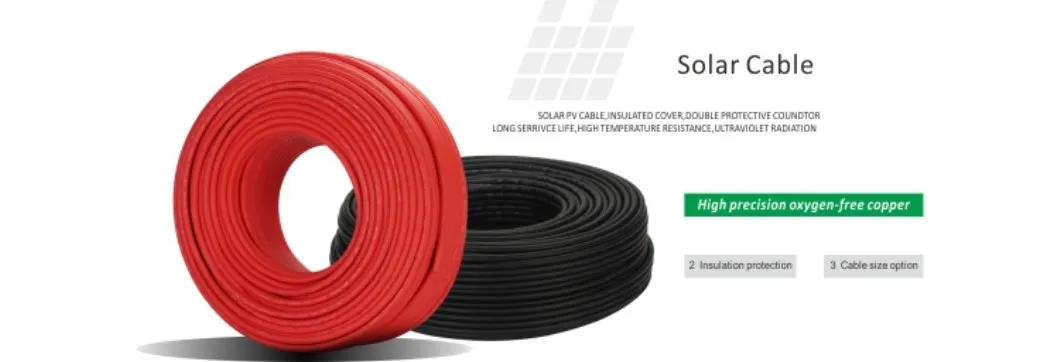

Conductor
Conservas Re fino hilo de cobre, según VDE0295/IEC60228. Clase 5
El aislamiento
Copolímero de poliolefina de haz de electrones reticulado
Chaqueta funda
Copolímero de poliolefina de haz de electrones reticulado
La tensión nominal
Uo/U=600V/1000VAC, 1000V/1800V DC
Tensión de ensayo
6500V, 50Hz, 5min
Clasificación de temperatura
-40°C-125°C, más de 25 años (TUV)
Fuego
IEC 60332-1
La emisión de humo
IEC61034, EN 50286-2
Baja carga de fuego
La norma DIN 51 900
La certificación
TUV 2PFG 1169/08 2007 PV1-F

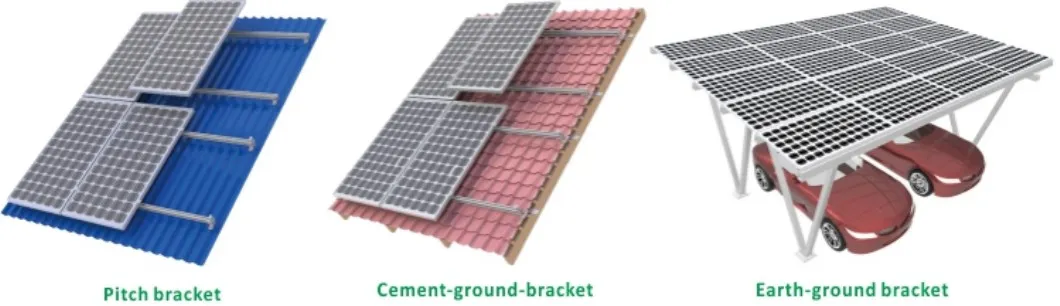

Sistema de Montaje
La capacidad eólica de este tipo de sistema de montaje puede llegar a 40m/s, (32.5kg/metros cuadrados, nivel 13) y la capacidad de carga de nieve puede llegar a 70kg/metros cuadrados.
Todo el sistema tiene un fuerte desempeño de seguridad.
Puede ser personalizado basado en la situación actual del cliente.
El sistema de montaje puede ser diseñado con la mejor solución basada en la pendiente del techo, suelo plano y el suelo del terreno.
Preguntas Frecuentes (FAQ)
¿Qué tipo de superficies son adecuadas para el montaje del sistema SMSH-4KW?
El soporte de montaje PV está diseñado para adaptarse a múltiples terrenos. Se puede instalar con total seguridad en techos planos, techos inclinados o directamente en el suelo plano mediante cemento o estructuras sobre el terreno.
¿Qué garantías tienen los componentes de este sistema de energía solar?
El panel solar ofrece una garantía de 20 años. Por su parte, el inversor solar y el cuadro de distribución cuentan con una garantía de 5 años. El sistema de montaje tiene una garantía de 10 años, y los cables PV poseen una garantía de 10 años.
¿Qué resistencia climática posee el sistema de montaje PV?
La estructura cuenta con un excelente desempeño de seguridad frente a climas adversos, soportando una velocidad de viento máxima de hasta 40 m/s (equivalente a nivel 13) y cargas de nieve de hasta 70 kg/m².
¿Qué medidas de protección incluye la caja combinadora PV?
La caja combinadora cuenta con protección contra rayos mediante un dispositivo SPD, disyuntor de seguridad (interruptor de aire) de 40A para evitar sobrecargas y cortocircuitos, y fusegear de 40A para resguardar la integridad de todo el circuito eléctrico.
¿Cuál es el rango de temperatura de funcionamiento para el inversor y la batería?
El inversor solar está diseñado para trabajar en un rango de temperatura ambiente de -25 ºC a +60 ºC. La batería solar soporta condiciones aún más exigentes, operando adecuadamente en temperaturas desde -35 ºC hasta 55 ºC.
¿Qué certificaciones de calidad respaldan al sistema SMSH-4KW?
Los componentes principales del sistema cumplen con las normativas internacionales de calidad más estrictas, contando con certificaciones CE, ISO y RoHS. Asimismo, los cables e inversores disponen de certificaciones adicionales TUV, UL, CGC y VDE.
