Características:

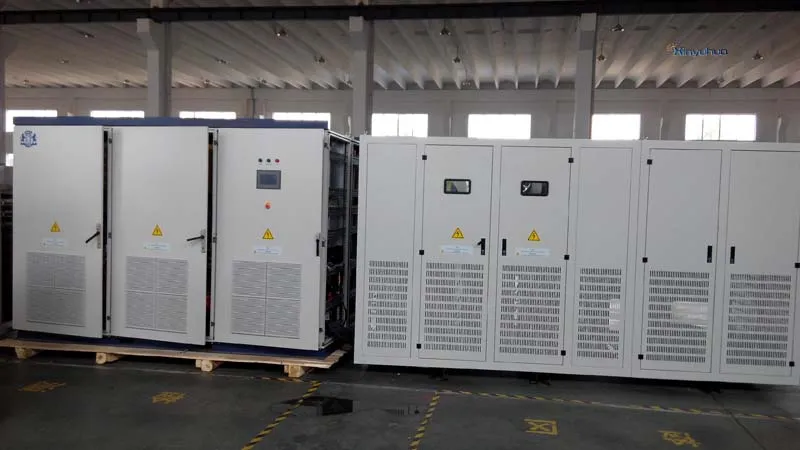

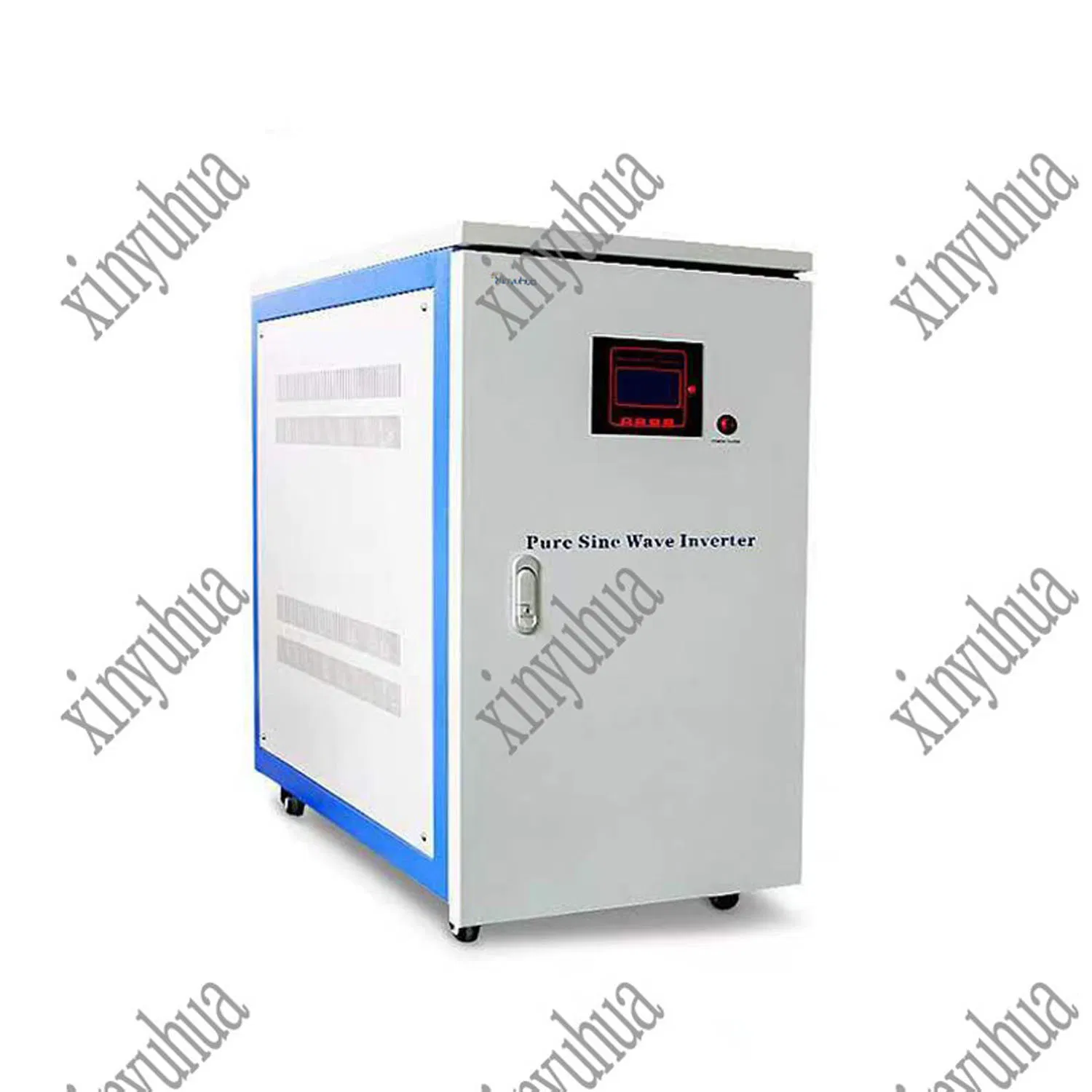

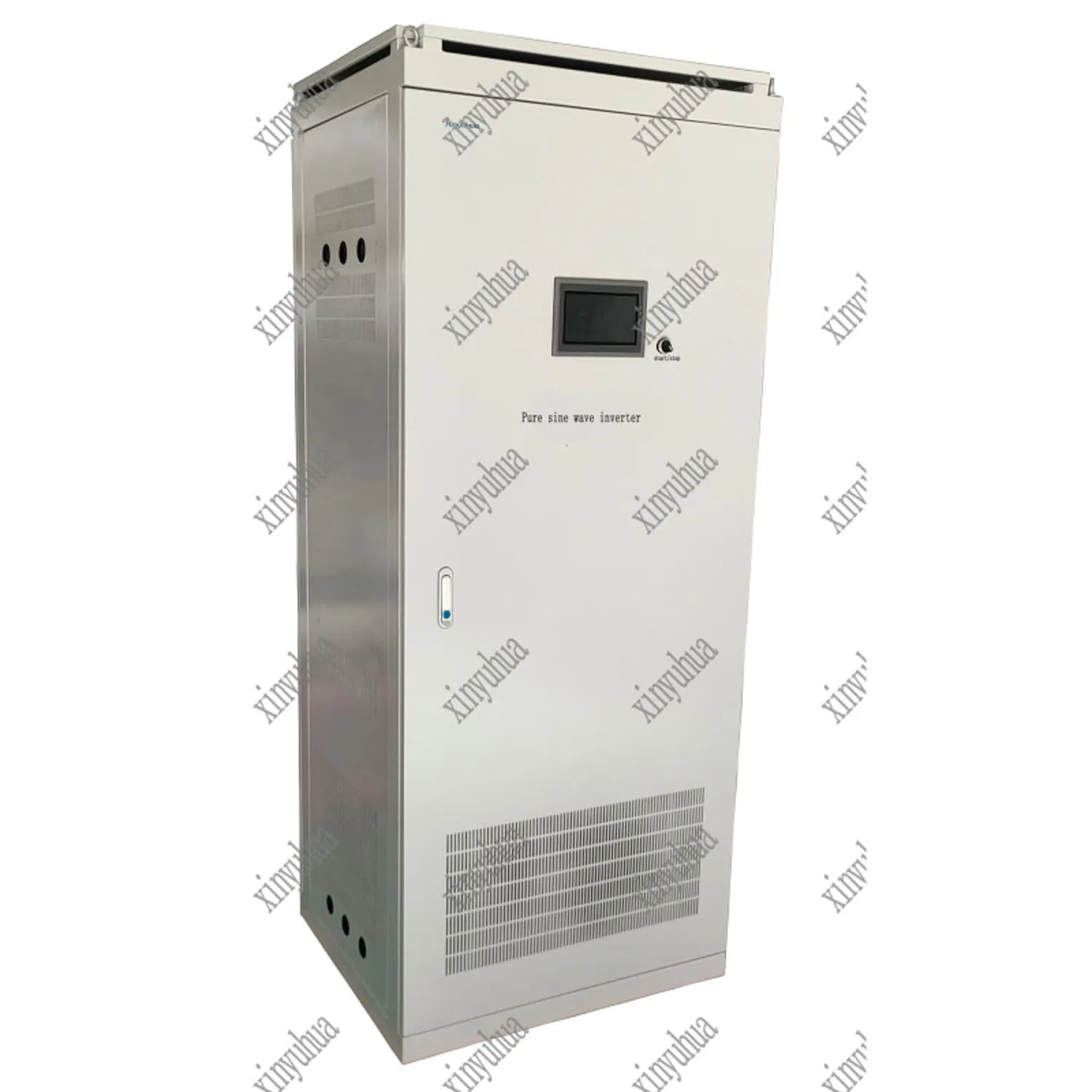

El inversor bidireccional no solo puede convertir la alimentación de CC en alimentación de CA, sino que también puede invertir la alimentación de CA en alimentación de CC. El inversor bidireccional controla principalmente la carga y descarga de la batería, al mismo tiempo es el equipo de control central. El inversor bidireccional puede aplicarse en el sistema de alimentación de bridas de red que tiene el requisito de la función de almacenamiento de energía. El sistema de almacenamiento de energía es para la carga emergente o carga importante. Puede combinar con el inversor de cadena y luego construir el sistema de alimentación PV separado.
| Modo | XYH-3000T | XYH-5000T | XYH-6000T | XYH-8000T | XYH-10000T | XYH-15000T | XYH-20000T |
|---|---|---|---|---|---|---|---|
| Potencia nominal | 3kw | 5kw | 6kw | 8kw | 10kw | 15kw | 20kw |
| Corriente de descarga máx | 81,7A | 136A | 163A | 109A | 136A | 163A | 136A |
| Voltaje de la batería de entrada | 48V | 48V | 48V | 96V | 96V | 120V | 192V |
| Tensión CA de red de entrada | 380/400/415Vac 50/60Hz | ||||||
| Tensión de salida de CA | Trifásico 380/400/415Vac | ||||||
| Corriente de salida | 4,5A*3 | 7,6A*3 | 9A*3 | 12A*3 | 15A*3 | 23A*3 | 30A*3 |
| Frecuencia de salida | 50/60hz | ||||||
| Tamaño(An*L*al)mm | 350*600*650 | 350*600*650 | 350*600*650 | 400*700*740 | 400*700*740 | 400*700*740 | 400*700*850 |
| Peso (Kg) | 73 | 83 | 90 | 100 | 125 | 143 | 150 |
| Datos generales | |||||||
| Tiempo de conversión | 20ms~1s | ||||||
| Tensión nominal | ±1% (carga de estado estable), ±3% (fluctuación de carga) | ||||||
| Forma de onda de salida | Onda sinusoidal pura | ||||||
| Relación de picos actuales | 3:1 MÁX | ||||||
| THD | Carga lineal < 3%; carga no lineal < 5% | ||||||
| Energía en espera | <20W | ||||||
| Capacidad de sobrecarga | >120% 10s; >150%: 5ms | ||||||
| Eficiencia de inversión | >90% | ||||||
| Tensión de carga de equilibrio | <±1%; <±5% (tensión de carga no equilibrada) | ||||||
| Función de protección | Protección contra subtensión de la batería, sobretensión y subtensión de la red de estado, sobrecarga del inversor, sobretensión, temperatura excesiva, cortocircuito, recuperación automática. | ||||||
| Interfaz de comunicación | RS232, (485, Control remoto, Opciones) | ||||||
| Temperatura de funcionamiento | -10~60ºC | ||||||
| Humedad relativa | 30%~90% (sin condensación) | ||||||
| Altitud de funcionamiento (máx) | <1000 meters (cada aumento de 1000m disminuye la potencia 1%, máx 5000m) | ||||||
| Método de enfriamiento | Refrigeración forzada por aire | ||||||
| Ruido | ≤55dB (dependiendo de la carga y temperatura, distancia 1m) | ||||||
| Mantenimiento sencillo | Se pueden abrir los lados delantero / superior / izquierdo y derecho. | ||||||
| Modo | XYH-30000T | XYH-50000T | XYH-60000T | XYH-80000T | XYH-100000T | XYH-150000T | XYH-200000T |
|---|---|---|---|---|---|---|---|
| Potencia nominal | 30kw | 50kw | 60kw | 80kw | 100kw | 150kw | 200kw |
| Corriente de descarga máx | 163A | 182A | 206A | 213A | 266A | 399A | 531A |
| Voltaje de la batería de entrada | 240V | 360V | 384V | 384V | 384V | 384V | 384V |
| Tensión CA de red de entrada | 380/400/415Vac 50/60Hz | ||||||
| Tensión de salida de CA | Trifásico 380/400/415Vac | ||||||
| Corriente de salida | 45A*3 | 75A*3 | 91A*3 | 121A*3 | 151A*3 | 227A*3 | 303A*3 |
| Frecuencia de salida | 50/60hz | ||||||
| Tamaño(An*L*al)mm | 600*700*1360 | 600*800*1800 | 600*800*1800 | 700*800*1960 | 700*800*1960 | 700*800*2200 | 800*1000*2200 |
| Peso (Kg) | 298 | 380 | 390 | 470 | 578 | 700 | 1400 |
| Datos generales | |||||||
| Tiempo de conversión | 20ms~1s | ||||||
| Tensión nominal | ±1% (carga de estado estable), ±3% (fluctuación de carga) | ||||||
| Forma de onda de salida | Onda sinusoidal pura | ||||||
| Relación de picos actuales | 3:1 MÁX | ||||||
| THD | Carga lineal < 3%; carga no lineal < 5% | ||||||
| Energía en espera | <20W | ||||||
| Capacidad de sobrecarga | >120% 10s; >150%: 5ms | ||||||
| Eficiencia de inversión | >90% | ||||||
| Tensión de carga de equilibrio | <±1%; <±5% (tensión de carga no equilibrada) | ||||||
| Función de protección | Protección contra subtensión de la batería, sobretensión y subtensión de la red de estado, sobrecarga del inversor, sobretensión, temperatura excesiva, cortocircuito, recuperación automática. | ||||||
| Interfaz de comunicación | RS232, (485, Control remoto, Opciones) | ||||||
| Temperatura de funcionamiento | -10~60ºC | ||||||
| Humedad relativa | 30%~90% (sin condensación) | ||||||
| Altitud de funcionamiento (máx) | <1000 meters (cada aumento de 1000m disminuye la potencia 1%, máx 5000m) | ||||||
| Método de enfriamiento | Refrigeración forzada por aire | ||||||
| Ruido | ≤55dB (dependiendo de la carga y temperatura, distancia 1m) | ||||||
| Mantenimiento sencillo | Se pueden abrir los lados delantero / superior / izquierdo y derecho. | ||||||
| Modelo | XNSA480-300KS | XNSA480-500KS | XNSA480-800KS | XNSA480-1000KS | XNSA480-1500KS | XNSA480-3000KS | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Entrada de CC | Tensión nominal de entrada (V dc) | 480 | |||||||||||||||||||
| Corriente nominal de entrada (A) | 694 | 1157 | 1851 | 2314 | 3437 | 6875 | |||||||||||||||
| Rango de entrada de tensión dc (Vdc) | 420~800 | ||||||||||||||||||||
| Salida de CA | Capacidad nominal de salida (KW) | 300 | 500 | 800 | 1000 | 1500 | 3000 | ||||||||||||||
| Tensión nominal de salida y frecuencia | AC380V V ac, 50Hz (trifásico de cuatro hilos) | ||||||||||||||||||||
| Corriente nominal de salida (A) | 455,8 | 759,7 | 1215,5 | 1519,4 | 2279 | 4558 | |||||||||||||||
| Precisión de tensión de salida (V) | AC380V±3% | ||||||||||||||||||||
| Precisión de frecuencia de salida (Hz) | 50hz±0,05 | ||||||||||||||||||||
| Distorsión de onda (THD) | ≤1% | ||||||||||||||||||||
| Respuesta dinámica | 3% | ||||||||||||||||||||
| Factor de potencia (PF) | 0,8 leading-1-0,8 lagging, ajustable | ||||||||||||||||||||
| Capacidad de sobrecarga | 150%, 10 segundos | ||||||||||||||||||||
| Factor de cresta (CF) | 3:1 | ||||||||||||||||||||
| Eficiencia invertida | 95% | ||||||||||||||||||||
| Resistencia de aislamiento | 1500 V ac, 1 minute | ||||||||||||||||||||
| Ruido (1 meter) | ≤55dB | ||||||||||||||||||||
| Usando la temperatura de la condición | -25ºC~+55ºC | ||||||||||||||||||||
| Humedad | 0-95%, sin condensación | ||||||||||||||||||||
| Altitud (m) | ≤6000 | ||||||||||||||||||||
| Función de protección | Protección de inversión de entrada, protección de baja tensión de entrada, protección de sobrecarga de salida, protección de cortocircuito de salida, protección contra sobrecalentamiento | ||||||||||||||||||||
El inversor bidireccional no solo puede convertir la alimentación de CC en alimentación de CA, sino que también puede invertir la alimentación de CA en alimentación de CC. El inversor bidireccional controla principalmente la carga y descarga de la batería, al mismo tiempo es el equipo de control central. El inversor bidireccional puede aplicarse en el sistema de alimentación de bridas de red que tiene el requisito de la función de almacenamiento de energía. El sistema de almacenamiento de energía es para la carga emergente o carga importante. Puede combinar con el inversor de cadena y luego construir el sistema de alimentación PV separado.

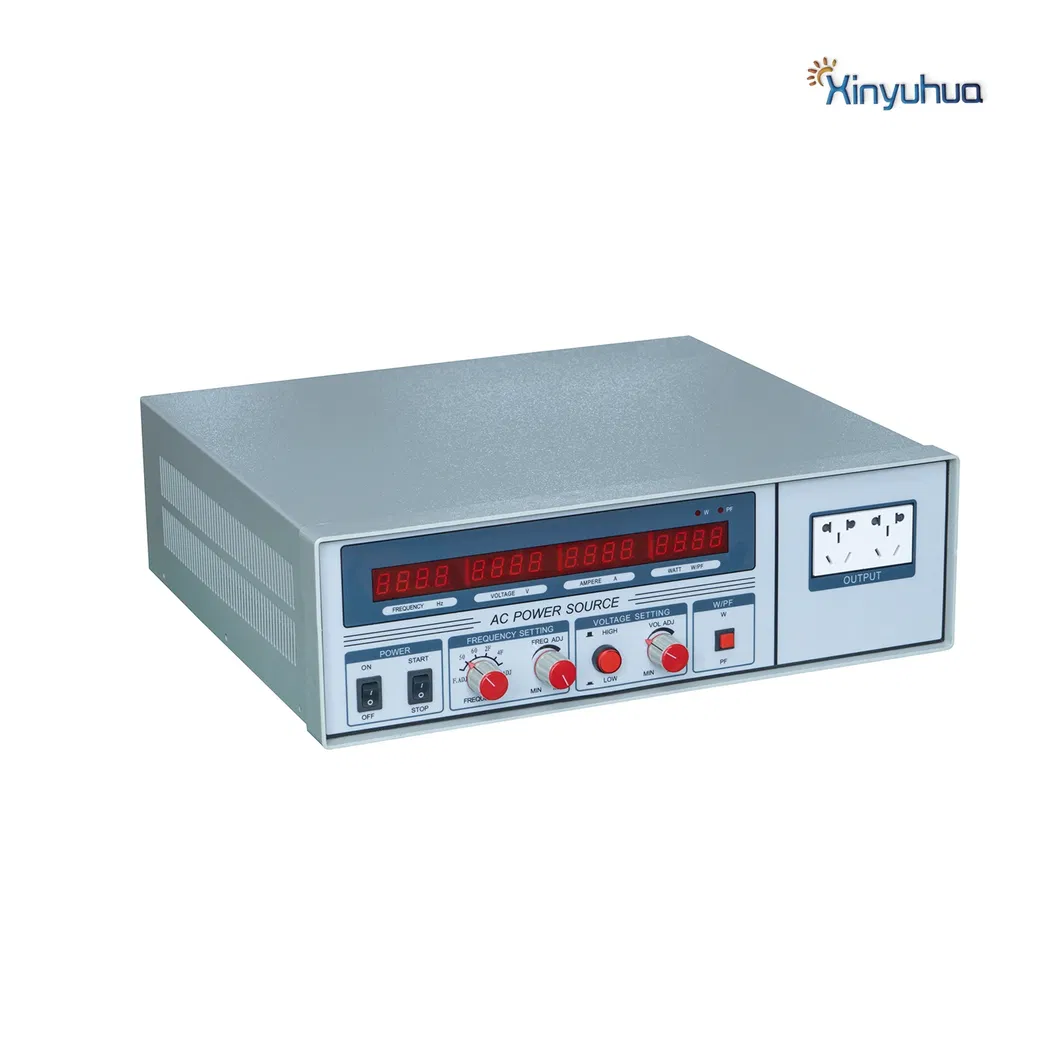

La fuente de alimentación de la serie AC60 es una potencia que cambia la fuente de alimentación eléctrica a la tensión y frecuencia requeridas a través de un circuito de conversión de potencia. Su característica principal es suministrar una salida de potencia de onda sinusoidal pura y estable, distorsión armónica baja, frecuencia y regulación de alta estabilidad. Puede suplantar muchas del mundo de la tensión y la salida de frecuencia características, y cubrir todas las necesidades de la industria.

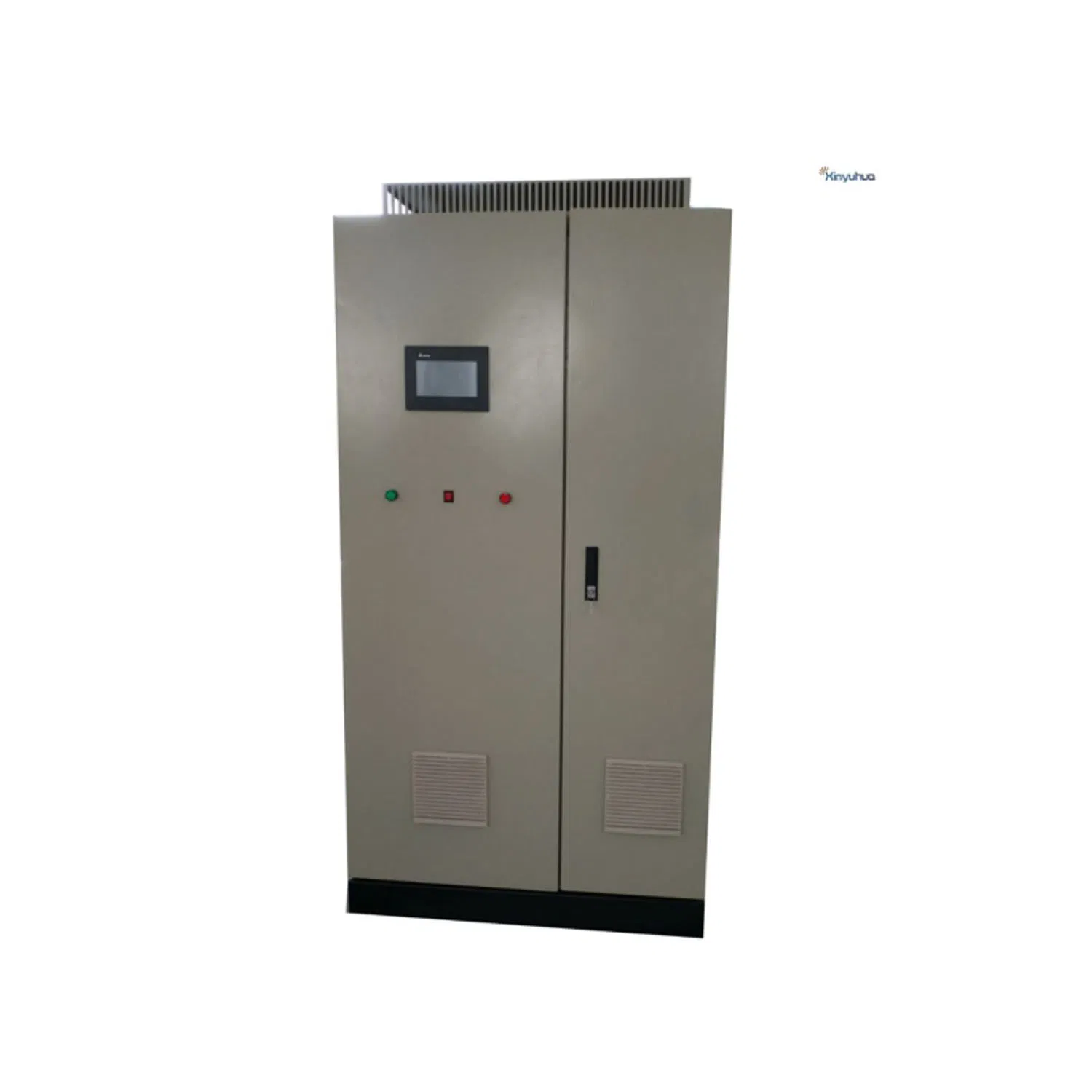

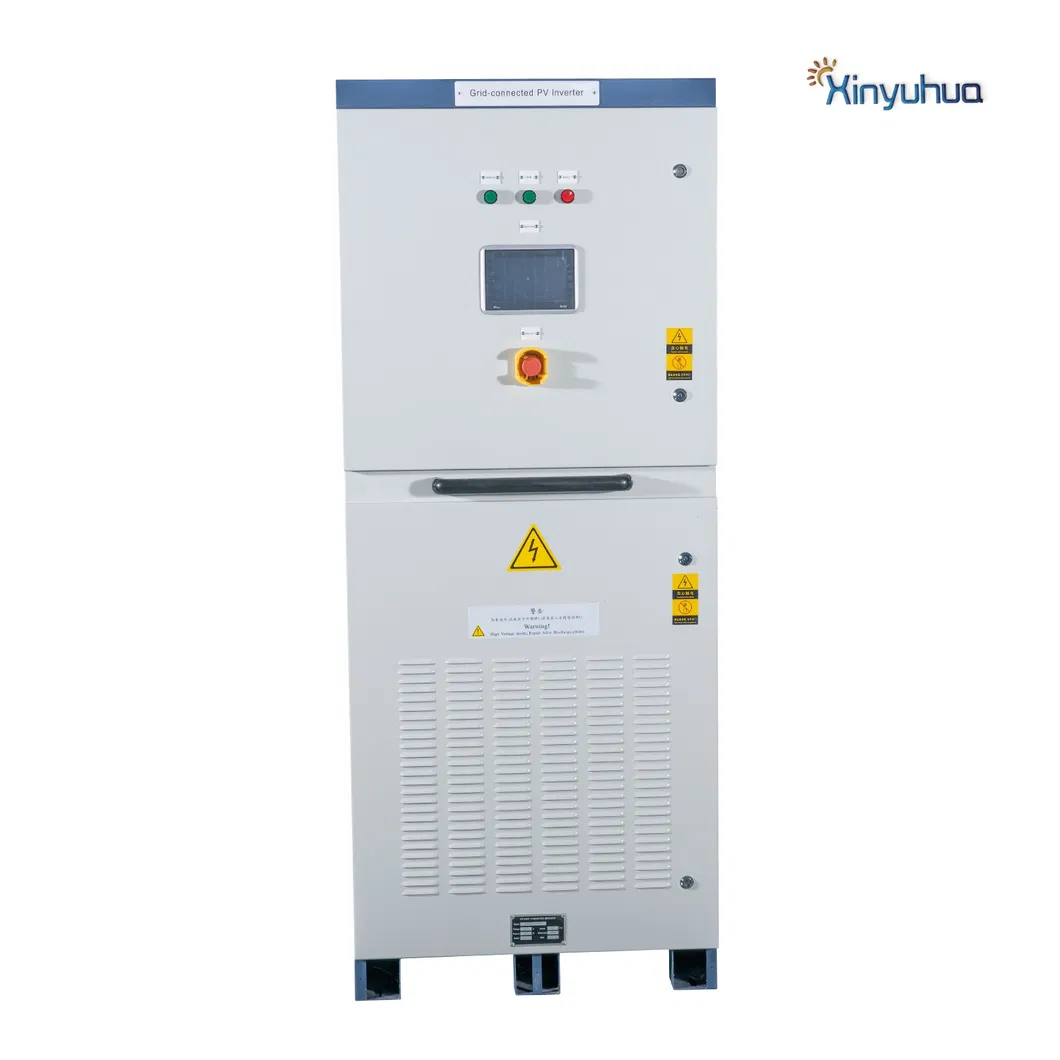

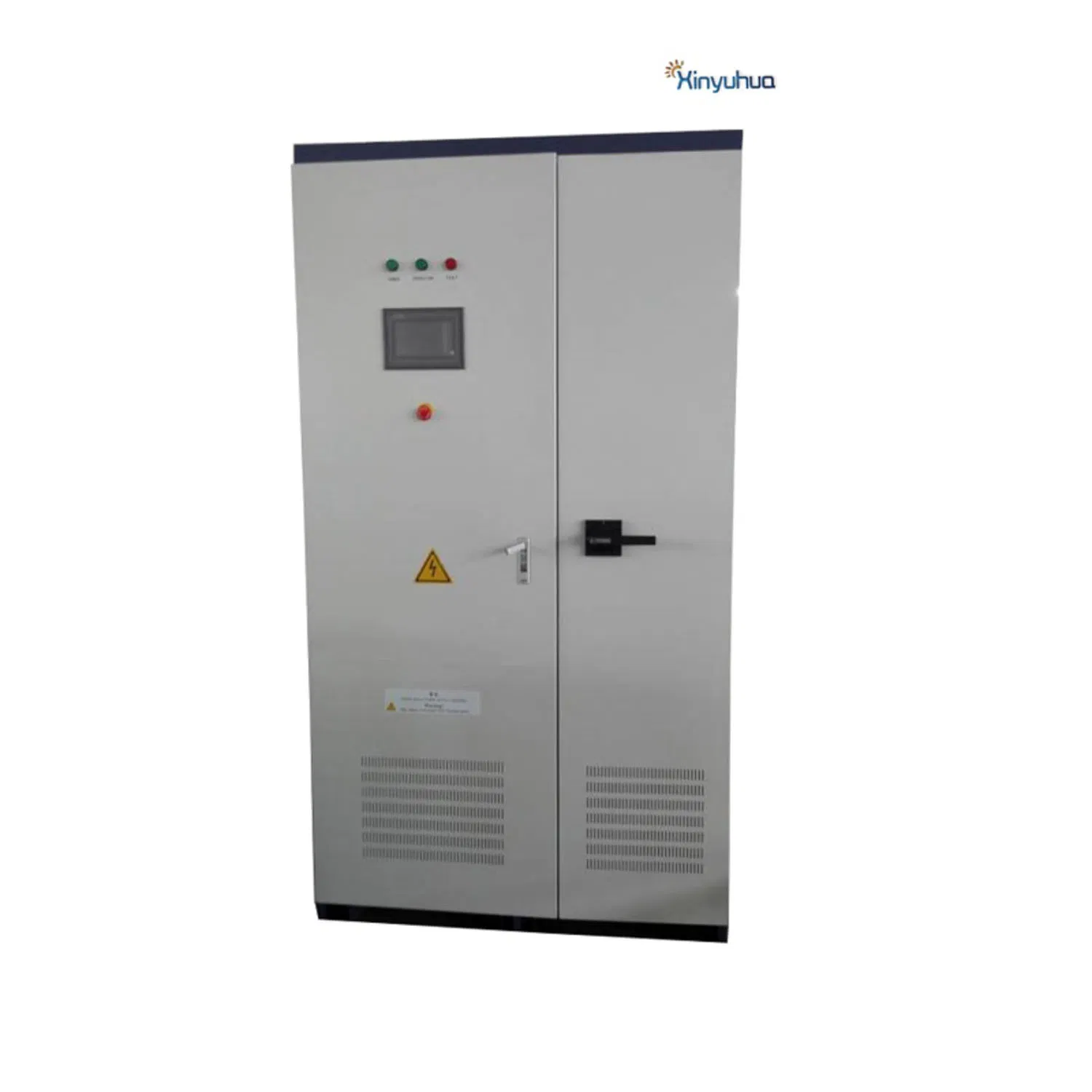

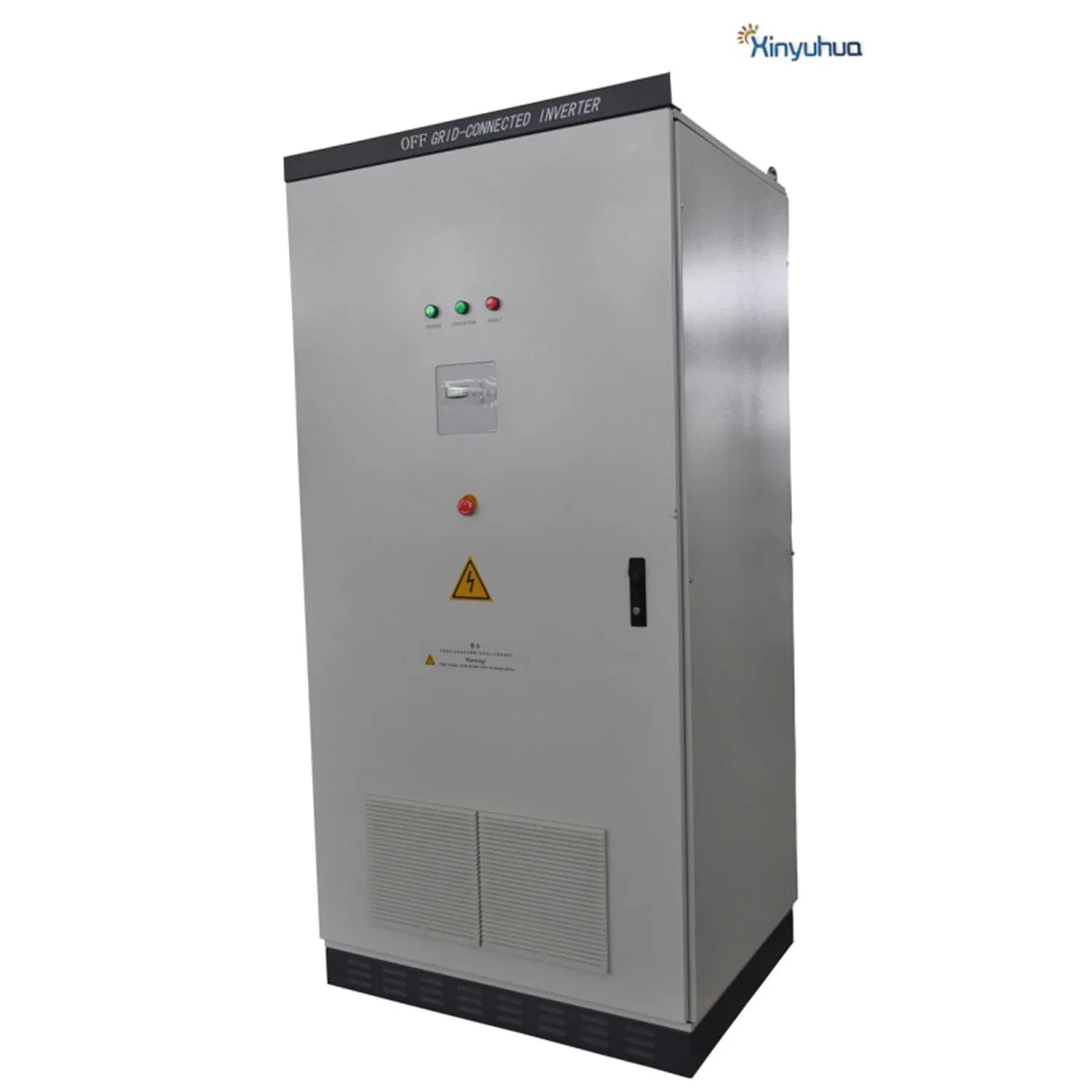

El inversor solar híbrido On/OFF no solo puede alimentar la energía a la red, sino también almacenar energía PV a la batería, y directamente las cargas de energía. Combinando la función del inversor solar en red. El cargador/controlador solar MPPT y el cargador de batería ofrecen un soporte de alimentación ininterrumpible. Su pantalla LCD completa ofrece al usuario un funcionamiento con botones fácil de configurar.

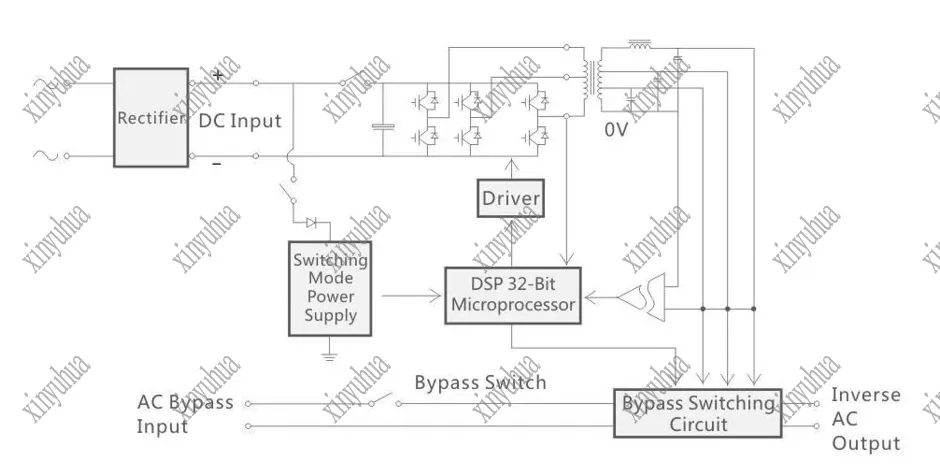

El circuito principal adopta el chip DSP de la empresa TI de Estados Unidos, los módulos Infineon IGBT, el controlador de protección Infineon. La parte de la salida de red adopta el transformador de aislamiento, seguro y fiable.

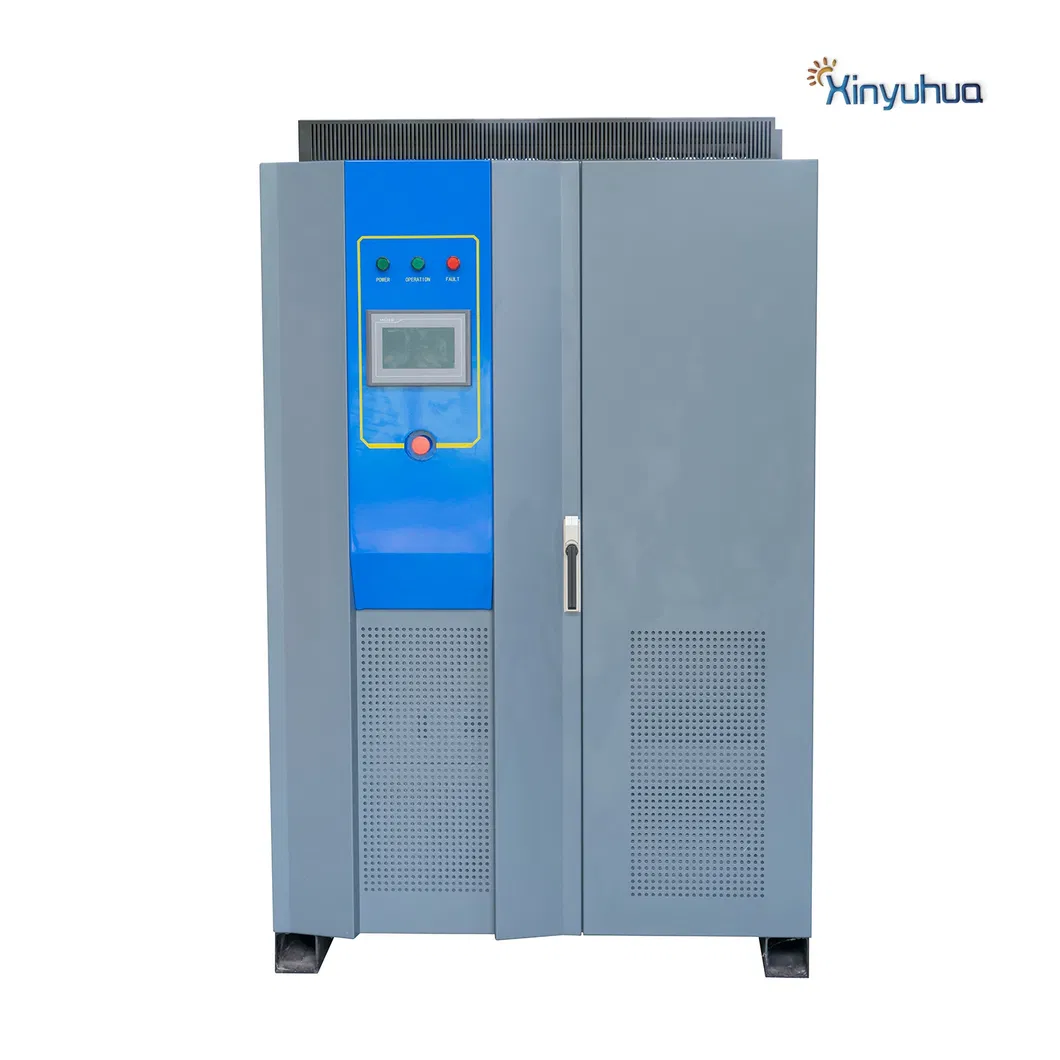

AFE adopta Infineon como el inversor central y adopta un control digital completo. Tiene alta precisión de control, velocidad de respuesta rápida, alta precisión, alta fiabilidad, características programables y función de funcionamiento bidireccional automático.
La función de la unidad de retroalimentación energética es devolver la energía regenerativa generada en el proceso de regulación de la velocidad del motor a la red eléctrica. El producto se utiliza principalmente para pruebas de motores, acceso al bus de CC en la plataforma de pruebas, alimentación al inversor y función de conversión de energía bidireccional.

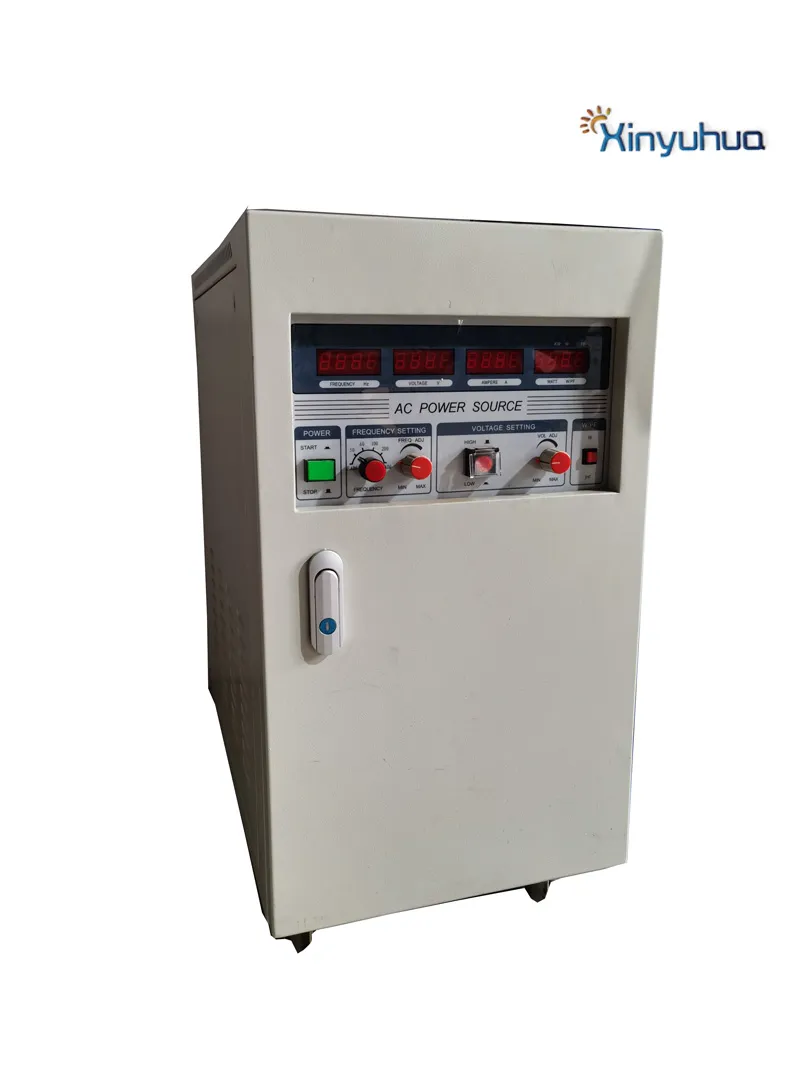

La potencia adopta la tecnología SPWM IGBT avanzada de alta frecuencia inversor. La estructura interna es AC-DC-AC, eliminando completamente la interferencia de la red. Las formas de onda de salida son puras.
Esta serie de productos adoptan la tecnología de cambio de interruptor electrónico de alta frecuencia, diseñada para equipos militares y aéreos de 28,5V DC.
Aplicación: Puede ser utilizado en aviones y equipos a bordo, radar, navegación y otros equipos electrónicos militares, y otras necesidades de suministro de energía campo 28,5V o 24V DC.
Nuestra empresa toma firmemente la dirección de "economía baja en carbono y desarrollo verde", toma "construir una nueva empresa energética de primera clase en China e incluso en el mundo" como su objetivo estratégico, lleva adelante el espíritu empresarial de "armonía, innovación y búsqueda de la excelencia", se esfuerza por contribuir con energía limpia, mejorar la estructura de poder y cumplir con la responsabilidad social. Una empresa de campo múltiple, a gran escala y potente nueva empresa líder en energía constantemente muestra su encanto único y elegante comportamiento.
La empresa se compromete a aplicar la nueva industria energética en los campos industrial, civil, militar y otros. Sus productos incluyen sistema solar, sistema de turbinas eólicas, sistema de suministro de energía de tierra marina, suministro de energía de CC, rectificador, estabilizador de voltaje y frecuencia, suministro de energía militar. Nos esforzamos por aportar energía limpia, mejorar la estructura de poder y cumplir con la responsabilidad social.
Nuestra red de marketing comercial cubre Europa, Norteamérica y Asia Pacífico, y cubre más de 50 países, incluyendo Singapur, Indonesia, Filipinas, Bangladesh, Alemania, Italia, Bélgica, Estados Unidos, España, Australia y otros mercados importantes. Para cada nuevo miembro de nuestro equipo, la nueva energía no es solo una oportunidad de negocio al sol, sino también una forma de vida para crear un futuro verde.
Como cliente nuestro, usted disfruta de los siguientes servicios:
