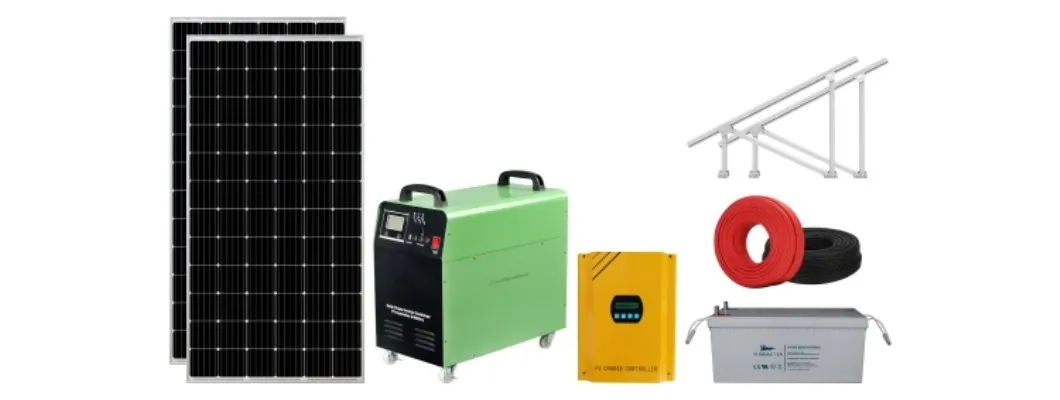

| El tema | La certificación | Descripción | Q'ty | La garantía |
|---|---|---|---|---|
| Panel solar | TUV/IEC / CE | Mono o poli | 2 PC | 20 años |

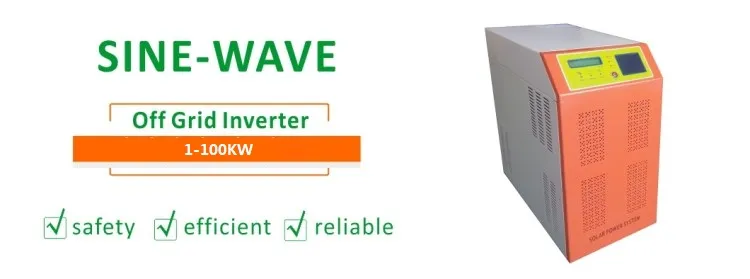

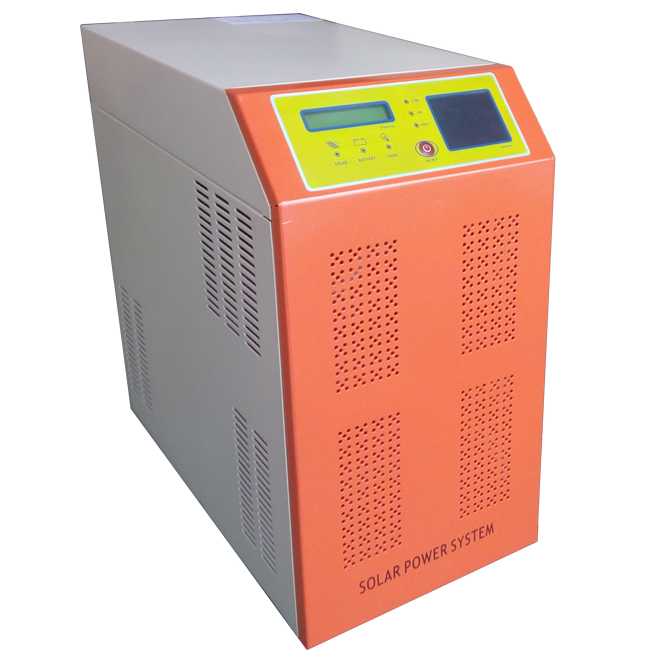

| Inversor | CGC / CQC / VDE | Uno (MPPT) tracking/ 50/60Hz; 230Vca 1500W/ SM-SH1500W | 1 | 5 años |

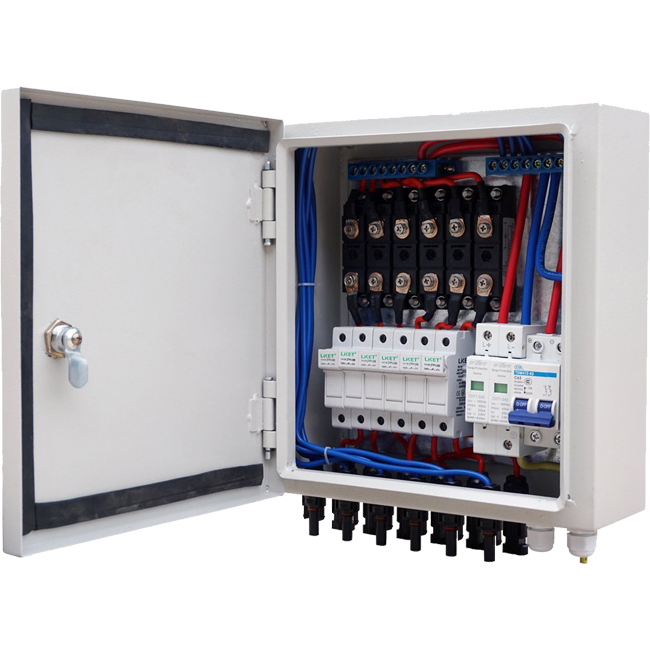

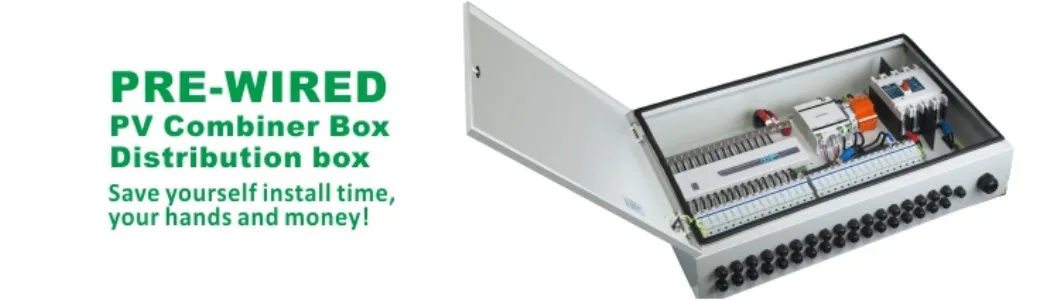

| Cuadro de distribución (Opcional) | CE | Protección de la iluminación, el interruptor de aire, Fusegear, knifeswitch | 1 | 5 años |
| Sistema de montaje | CE | Inclinar el soporte de techo / soporte de suelo de cemento / el soporte de suelo el suelo | 1 set | 10 años |
| Cable de PV | TUV/ UL | DC el puerto de la PV1-F 1*4mm² | 20m | 10 años |
| Puerto de CA YJV-3*6mm² | 10 m | 10 años |

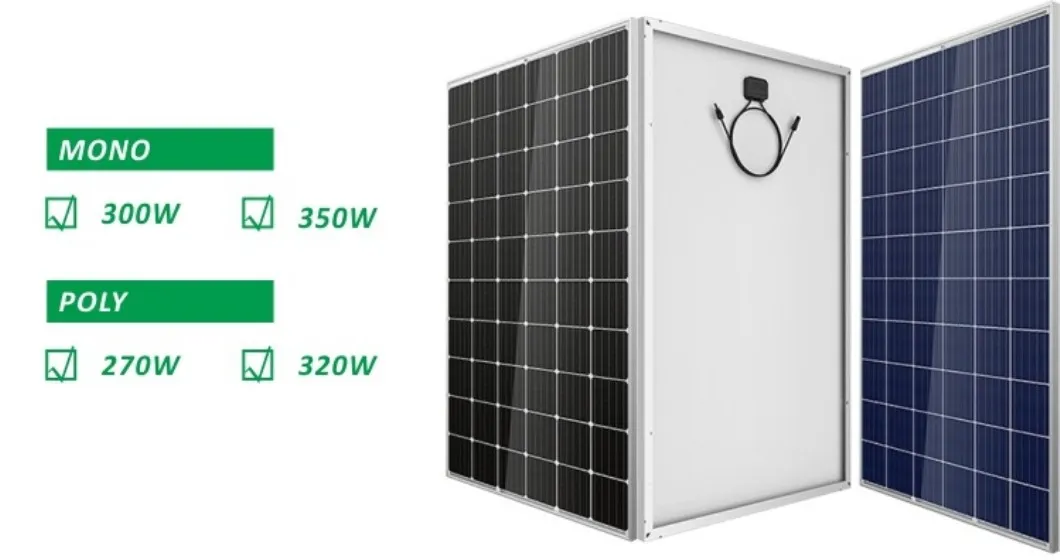

| Tipo | MONO | La poli | ||
|---|---|---|---|---|
| Clase de potencia | 280W | 335W | 270W | 320W |
| Tensión en circuito abierto (Voc) | 43 | 44 | 43 | 43.8 |
| Tensión de Cortocircuito (Isc) | 8.35 | 9.92 | 8.23 | 9.42 |
| La potencia máxima de tensión (Vmp) | 36 | 36 | 36 | 36.5 |
| La potencia máxima de corriente (Imp) | 7.78 | 9.3 | 7.35 | 8.76 |
| La eficiencia | ≥ 17.1% | ≥ 17.2% | ≥ 16.5% | ≥ 16.4% |
| La dimensión (mm) | 1650x991x35 | 1960x991x35 | 1650x991x35 | 1960x991x35 |
| Peso (kg) | 18±5% | 22.5±5% | 18±5% | 22.5±5% |
| Rango de temperatura ambiente | -25~+60 ºC (> 45 ºC Deloading) |
| Humedad relativa | 0~95% |
| La altura de funcionamiento máx. | 4000m (> Disminución de los 3000m) |
| Un grado de protección | IP65 |
| Topología | Transformerless |
| Noche de consumo de potencia (W) | < 1 |
| Método Cooling | Convección natural |
| Emision de ruido (dB) | < 25 |
| Mostrar | Pantalla LCD |
| La garantía (año) | 5/10/15/20/25 Años (opcional) |

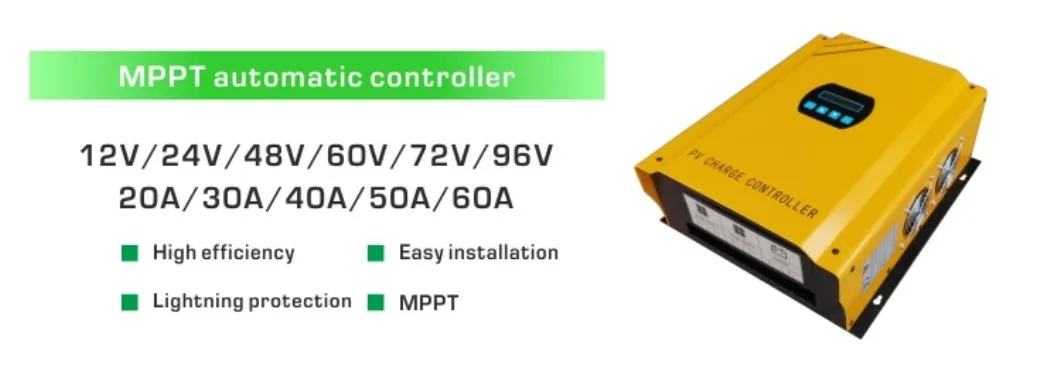

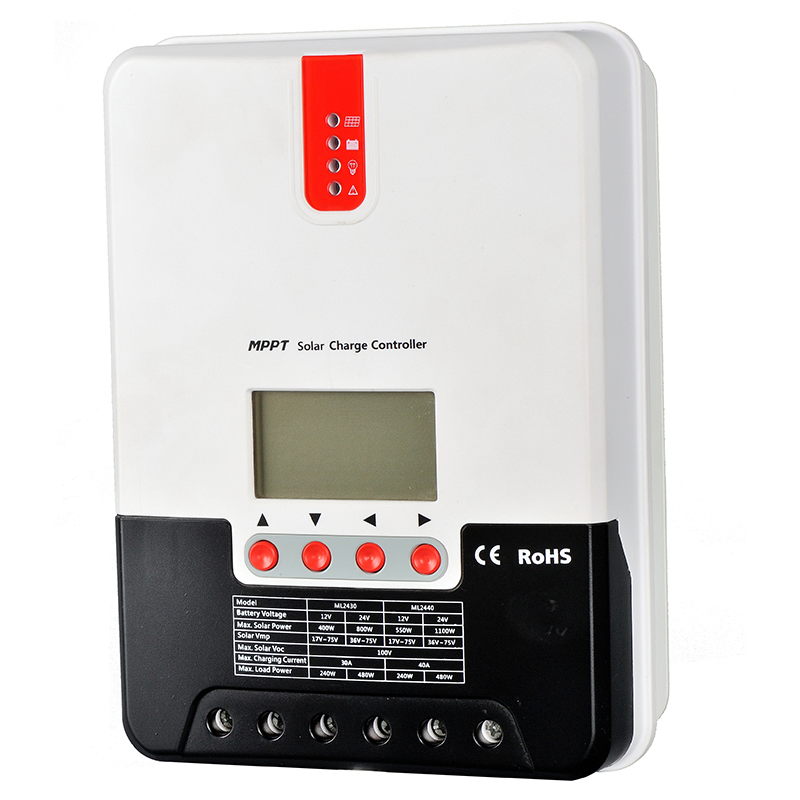

| Corriente nominal de carga(A) | 40A | |
| Calificaron el voltaje de CC(V) | 24/48 la identificación automática | |
| Tensión máxima de entrada Solar(V) | 42/84 | |
| Batería | A lo largo de la tensión de protección de carga(V) | 28.6/57.2 |
| Durante la recuperación de la tensión de carga(V) | 27.4/54.8 | |
| Tensión de carga constante(V) | 27/54 | |
| A lo largo de la alarma de alta tensión(V) | 20/40 | |
| Humedad y temperatura del medio ambiente | 0-90% sin condensar, 55ºC | |
| Funciones de protección | La protección contra la lucha contra el cargo por la noche, Batería en carga, a través de la protección de descarga, Joint-invertido de módulos solares | |
| La tensión nominal | 12V | |
| Capacidad nominal | 100Ah (10h, 1.80V/celda, 25ºC) | |
| Peso aprox. | 27.5 kg | |
| Resistencia interna | 5.5 MΩ (llevar el terminal) | |
| El terminal | El latiguillo (4.0mm² × 1.8 m) | |
| Corriente de carga máxima | 25 | |
| La temperatura ambiente | -35~55 °C | |
| La dimensión | Longitud | 329mm (±2 mm) |
| El ancho | 172mm (±2 mm) | |
| La altura de contenedores | 214mm (±2 mm) | |
| Altura total | 236mm (±2 mm) | |
| Caso | ABS | |
| Los componentes | El parámetro | Función |
|---|---|---|
| El disyuntor (interruptor de aire) | 40A | Cuando la corriente del circuito protegido supera el valor especificado, el disyuntor se rompe automáticamente para proteger todo el circuito. |
| Fusegear | 40A | Cuando la corriente del circuito protegido supera el valor especificado, el fusegear se interrumpirá automáticamente. |
| El dispositivo de protección de sobretensión (SPD) | UC: 420V lmax: 20KA, In: 10KA Up ≤ 1.8KV | Dispositivo de protección contra rayos fotovoltaica. |
| Dispositivo de protección de sobretensión monofásico auto-doble | Rango de trabajo, 220V 50Hz, Protección contra sobretensión Uvo=270V±5V, Bajo protección de voltaje Uoe= 170±5 V | Cuando la tensión del circuito es más alta o más baja, se apagará automáticamente. Cuando la tensión alcanza el nivel medio, se recuperará automáticamente. |
| Interruptor de la cuchilla | / | Con la mano / automático. |

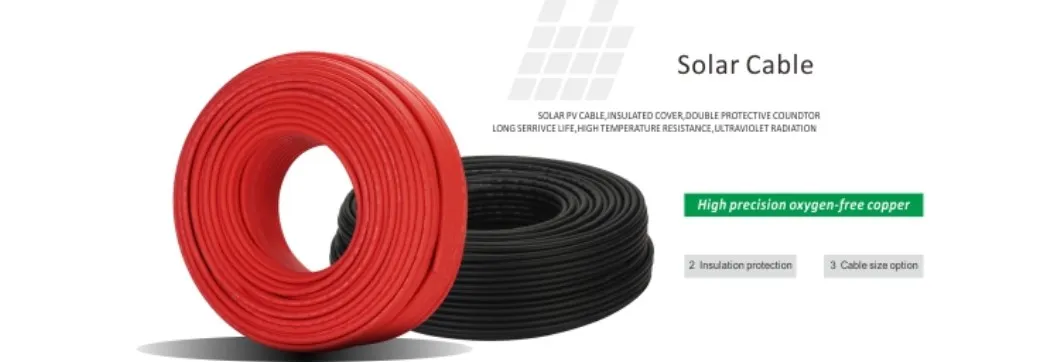

| Conductor | Conservas Re fino hilo de cobre, según VDE0295/IEC60228. Clase 5 |
| El aislamiento | Copolímero de poliolefina de haz de electrones reticulado |
| Chaqueta funda | Copolímero de poliolefina de haz de electrones reticulado |
| La tensión nominal | Uo/U=600V/1000VCA, 1000V/1800V de CC |
| Tensión de ensayo | 6500V, 50Hz, 5min |
| Clasificación de temperatura | -40°C - 125°C, más de 25 años (TUV) |
| Fuego | IEC 60332-1 |
| La emisión de humo | IEC61034, EN 50286-2 |
| Baja carga de fuego | La norma DIN 51 900 |
| La certificación | TUV 2PFG 1169/08 2007 PV1-F |

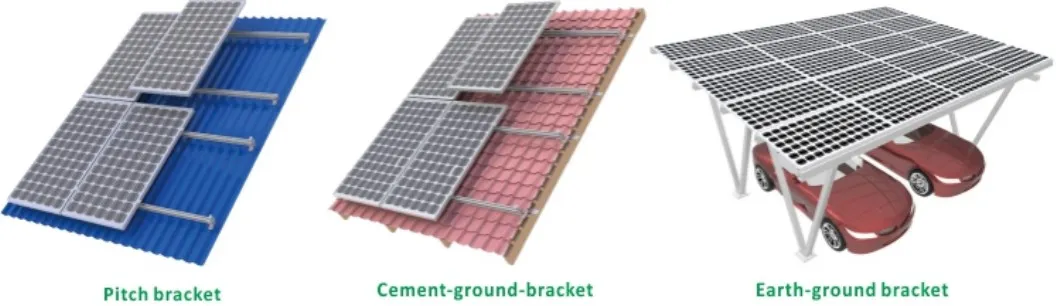

La capacidad eólica de este tipo de sistema de montaje puede llegar a (40m/s, 32,5kg/metros cuadrados, el nivel 13), y la capacidad de carga de nieve puede llegar a 70kg/metros cuadrados.
Todo el sistema tiene un fuerte desempeño de seguridad y puede ser personalizado basado en la situación real del cliente.
El sistema de montaje puede ser diseñado con la mejor solución basada en la pendiente del techo, suelo plano y el suelo de tierra.
